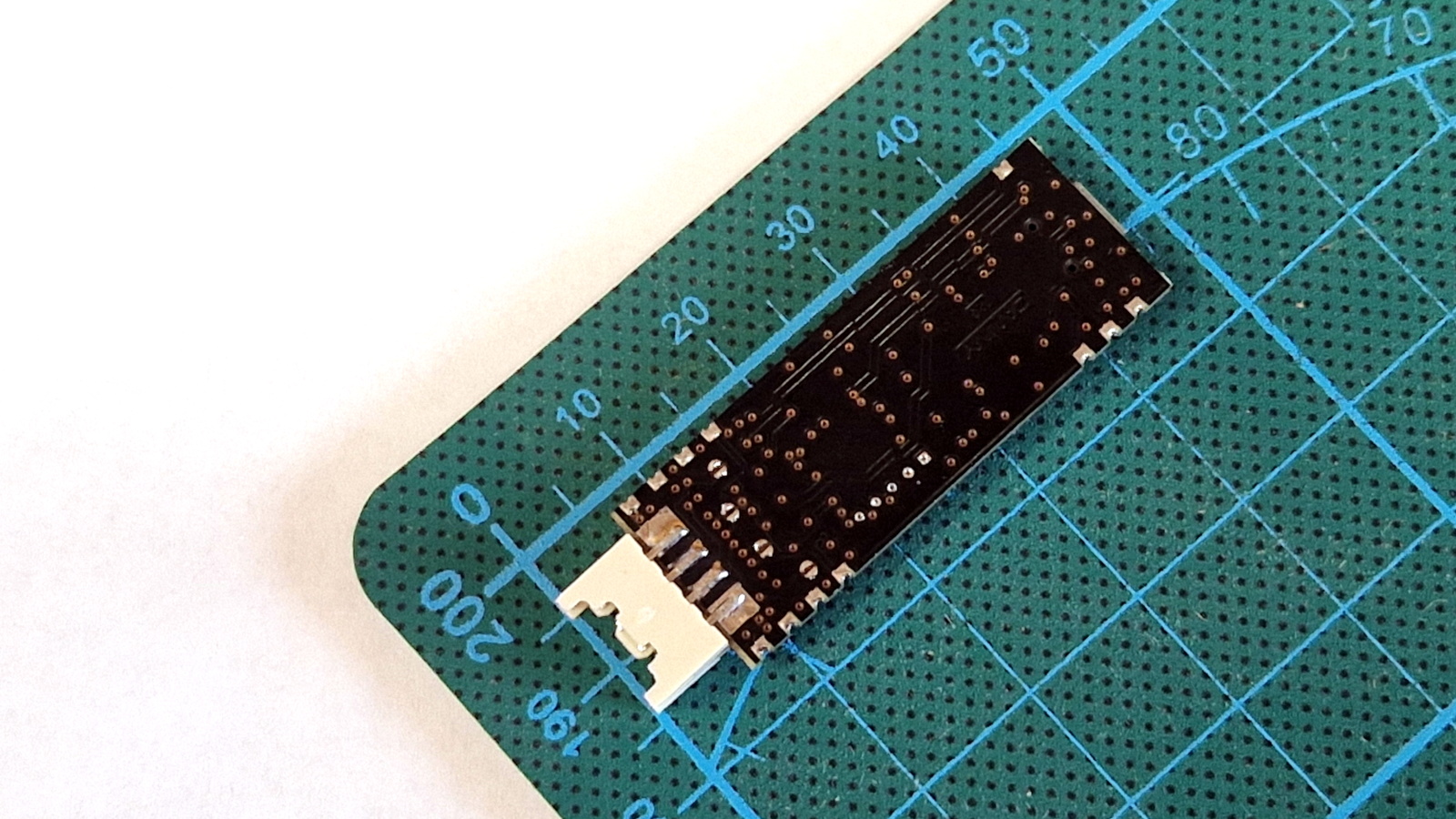

CANNY•7.3 Echo – первый серийный контроллер CANNY поддерживающий как стандарт CAN 2.0, так и стандарт CAN-FD со скоростями передачи данных до 4 Мб/с и длиной сообщений до 64 байт.
Два дискретных канала ввода-вывода нижнего плеча контроллера с возможностью программной подтяжки к GND и аппаратной подтяжки к напряжению питания позволяют управлять внешней нагрузкой в дискретном режиме и в режиме ШИМ, обрабатывать ввод от внешних переключателей или иных источников дискретных сигналов, либо использоваться в качестве интерфейсов LIN в режиме Master или Slave, Dallas 1-Wire.
На сегодняшний день это самый доступный и самый компактный контроллер CANNY с поддержкой CAN-FD, режима CAN-шлюза и расширенного диапазона напряжений питания 12В/24В.
Контроллер поставляется в двух вариантах комплектации:

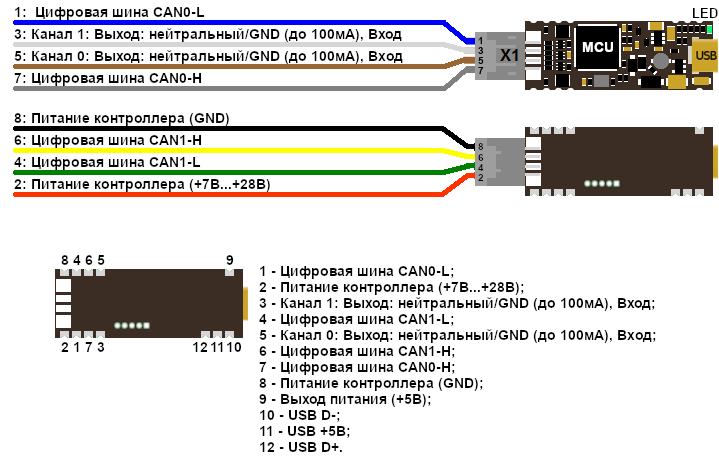

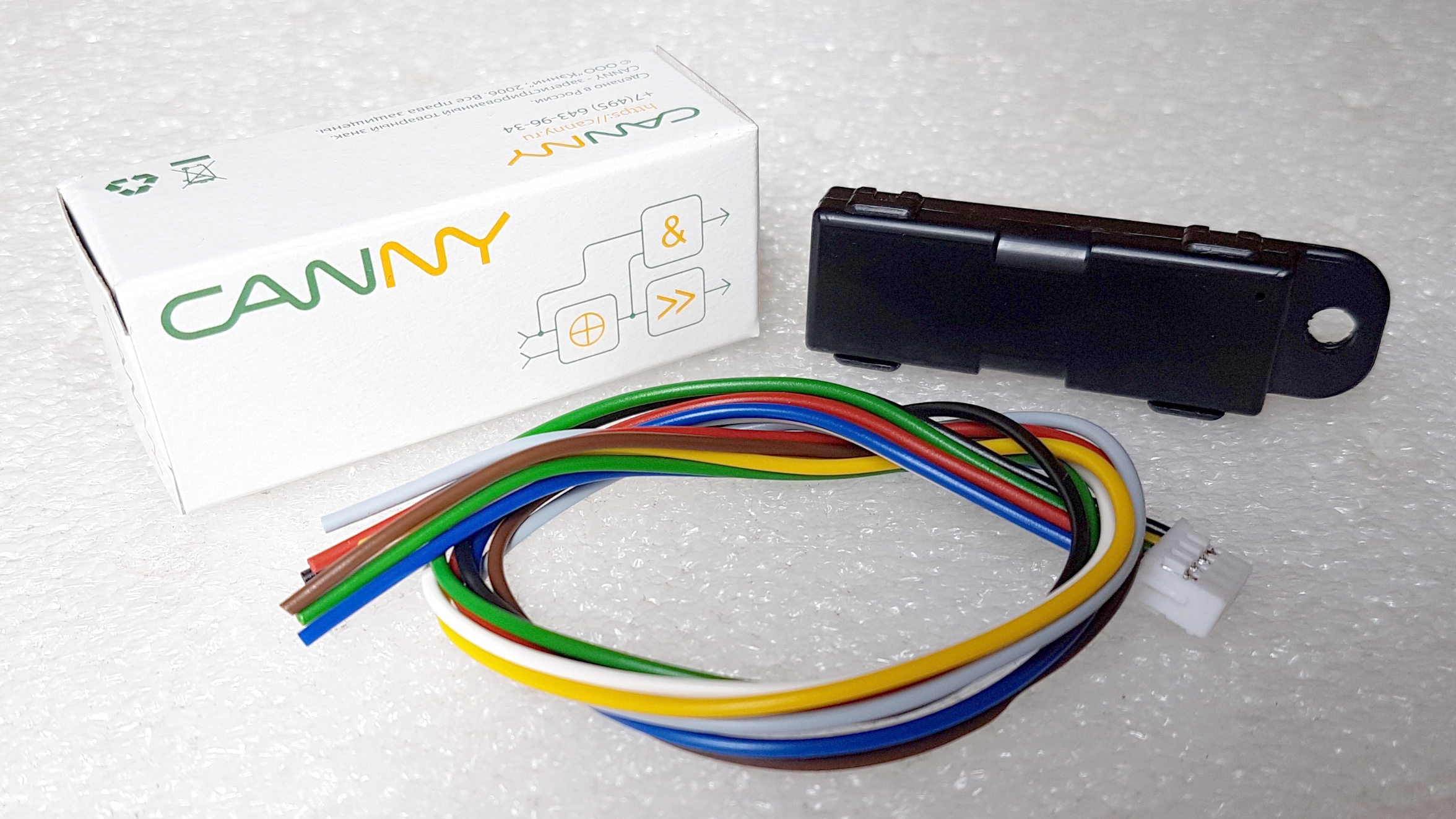

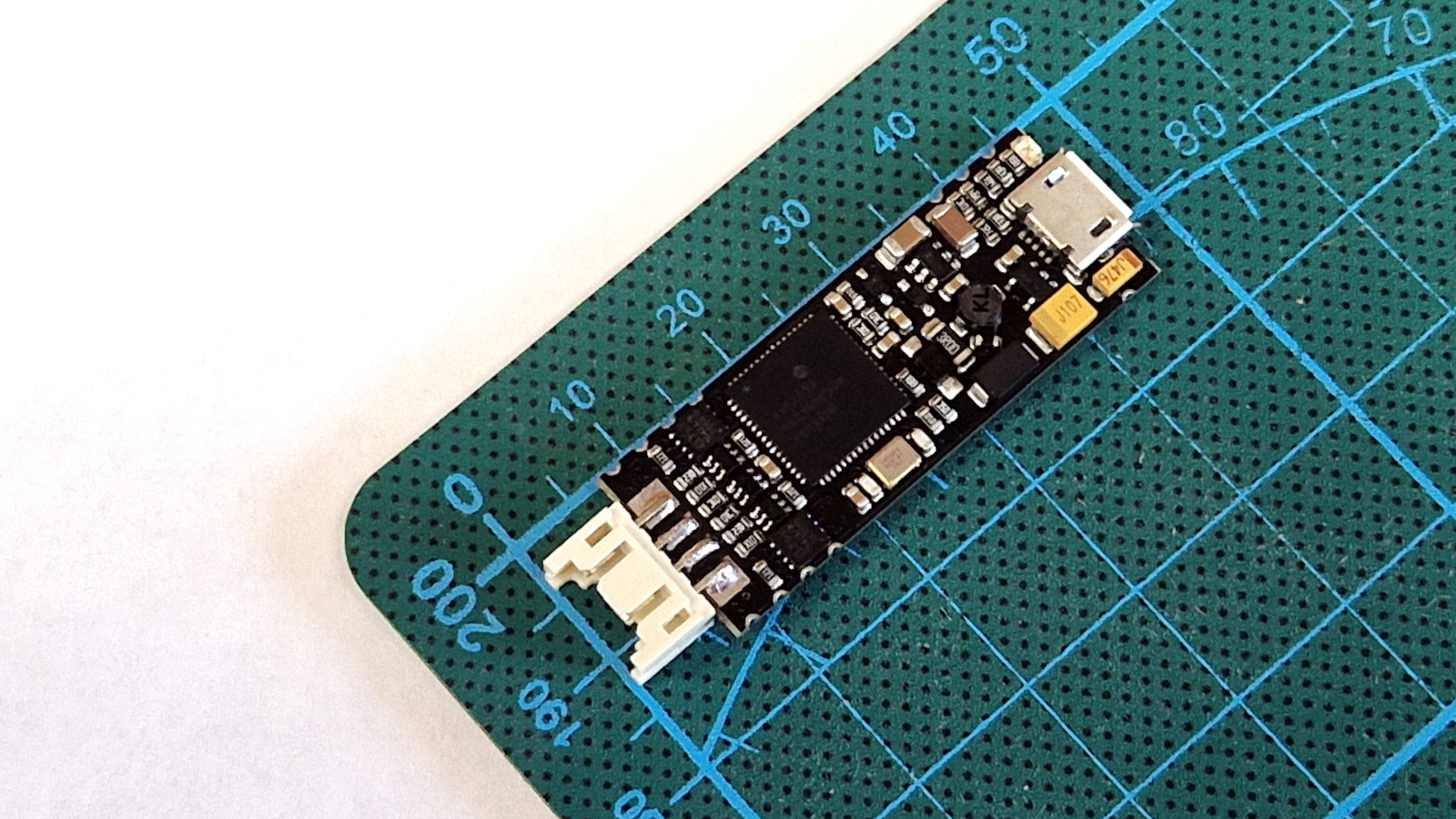

- CANNY•7.3 Echo - для автономного применения, с установленным разъемом X1 и кабельным жгутом

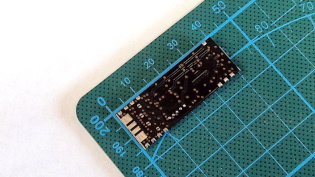

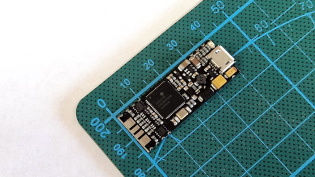

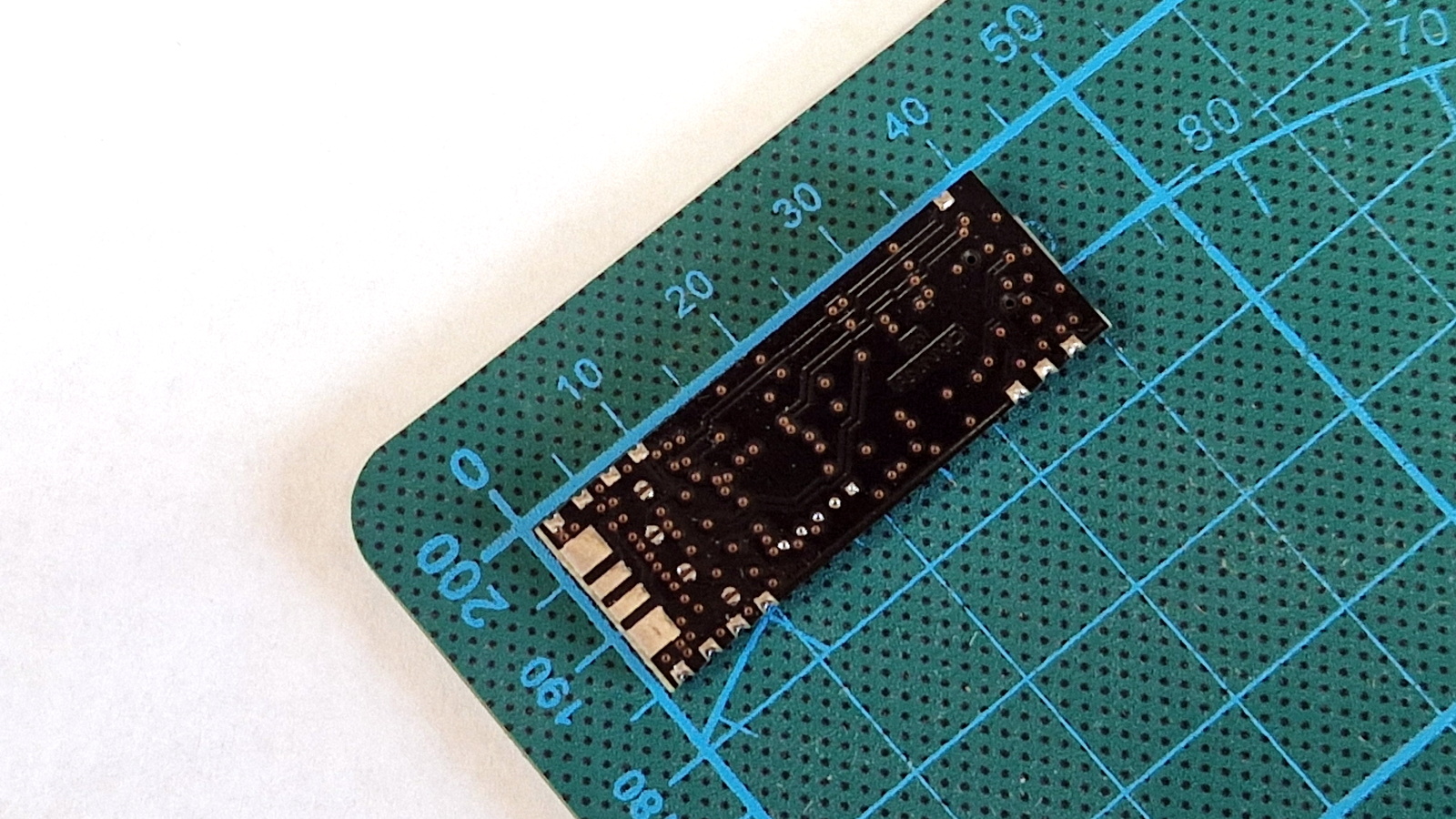

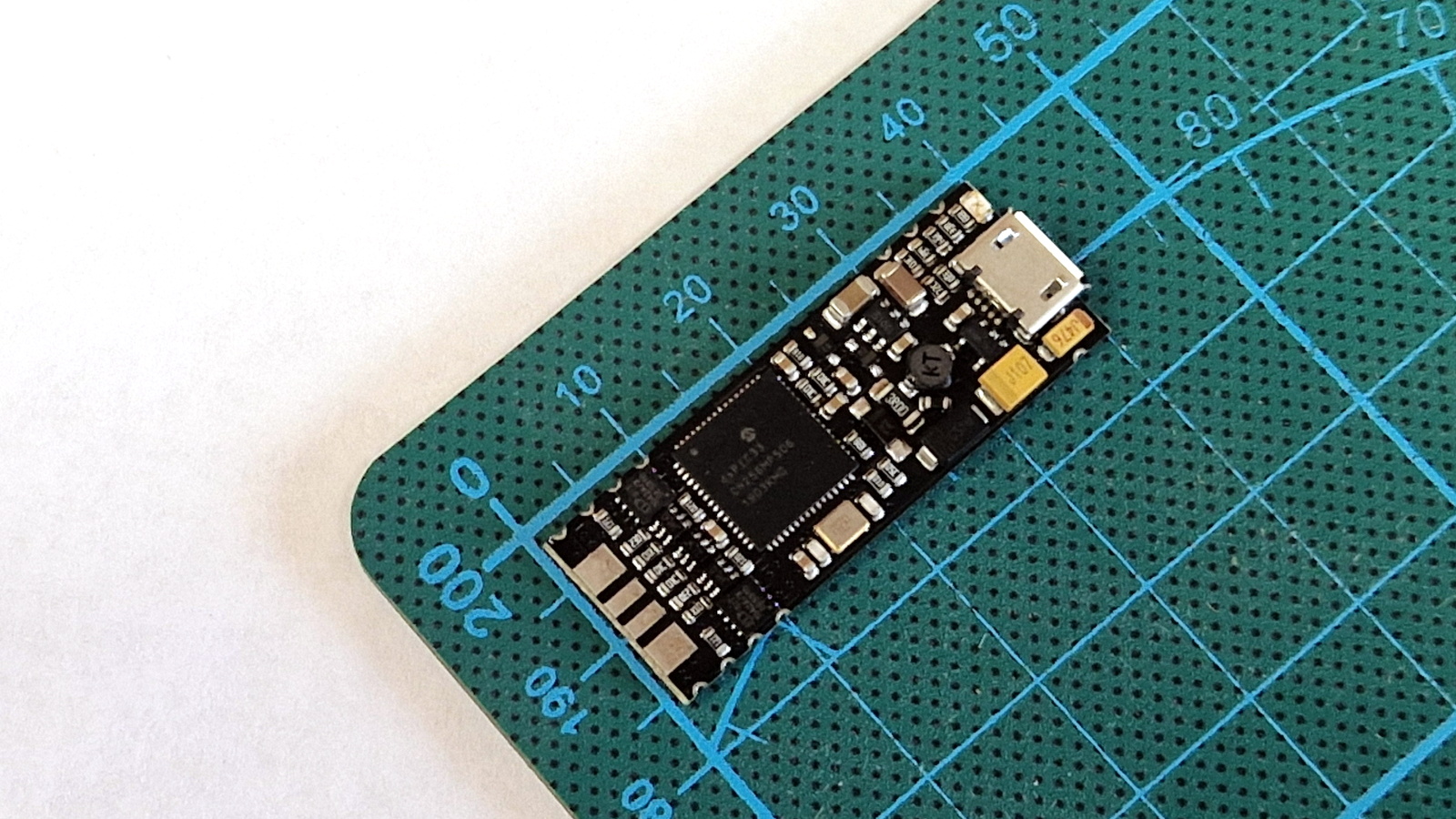

- CANNY•7.3 Echo OEM - для встраиваемого применения, только плата контроллера, без разъема Х1 и без кабельного жгута
Каналы ввода-вывода
- 2 независимых, программно конфигурируемых каналов ввода-вывода, которые могут работать как в режимах выходов нижнего плеча, так и входов
- Максимально допустимое постоянное напряжение на каналах контроллера +32В
- Максимальный выходной ток каждого канала ввода-вывода составляет 100мА, максимальный суммарный ток нагрузки - 200мА
- Совместимы с нагрузкой резистивного, индуктивного и емкостного типа
- Независимая интеллектуальная защита от короткого замыкания каждого канала
Цифровые последовательные интерфейсы
- 2 независимых интерфейса CAN-FD / CAN 2.0A/B
- 2 полудуплексных однопроводных интерфейса совместимых с UART и LIN 1.3/2.0, программно назначаемые на любые каналы контроллера в любых комбинациях
- Каждый из 2 каналов контроллера может использоваться для работы с Dallas 1-Wire
Драйвер асинхронной передачи CAN
- Два интерфейса CAN-FD / CAN 2.0A/B контроллера могут быть использованы в режиме асинхронной передачи CAN-сообщений
- До 16 буферов асинхронной передачи CAN-сообщений, с индивидуальной настройкой периода отправки сообщений
- Возможность совмещения асинхронной передачи сообщений CAN с синхронной, для более гибкого управления потоком данных CAN
Высокоскоростной асинхронный шлюз CAN
- Два интерфейса CAN-FD / CAN 2.0A/B контроллера могут быть использованы в режиме высокоскоростного двунаправленного шлюза CAN
- До 14 правил высокоскоростной асинхронной обработки сообщений, с возможностью удаления или изменения содержимого пересылаемых сообщений
- Возможность совмещения асинхронной обработки сообщений CAN с синхронной, для более гибкого управления потоком данных CAN
Широтно-импульсная модуляция/Счетчики
- Каждый из каналов ввода-вывода контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
- Каждый из каналов ввода-вывода контроллера может работать в режиме ВЧ ШИМ с разрешением 1мкс, при этом в каждый отдельный момент времени в качестве выхода ВЧ ШИМ могут работать оба канала, с индивидуальными настройками периода и заполнения
- Каждый из каналов контроллера может работать в режиме асинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс
- Каналы ввода-вывода контроллера в режиме входа-счетчика, используемые в паре, могут работать в режиме счетчика-энкодера
Дополнительно
- Программируемый контрольный светодиод
- Контроль напряжения питания контроллера
- 64 16-битных ячейки энергонезависимой памяти данных
- Уникальный 32-битный идентификатор каждого экземпляра устройства
Подробное техническое описание контроллера приведено в онлайн-документации.

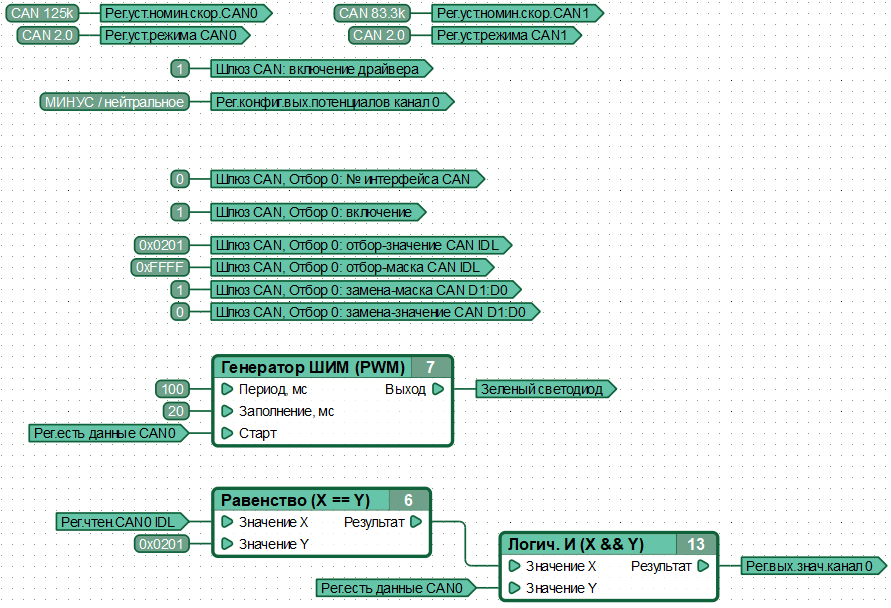

Бесплатная графическая интегрированная среда разработки CannyLab
Бесплатная графическая интегрированная среда разработки CannyLab предназначена для разработки программ (функциональных диаграмм) для контроллеров CANNY.
Интернет-магазин
Интернет-магазин
Интернет-магазин
Параметр
Значение
Всего дискретных каналов
2
Дискретные выходы +
--
Дискретные выходы -
2
Дискретные входы
2
Ток выхода один/общ, макс
100мА / 200мА
Напряжение, макс
32В
CAN-FD
2
Асинхронная передача CAN
ДА
Шлюз CAN
ДА
LIN
до 2
UART
до 2
Dallas 1-Wire
ДА
Связь с ПК
USB
CAN(LIN) monitor
ДА
Питание, В, DC
7...28
Потребляемый ток, макс
30мА
Потребляемый ток, мин
5мА
Встроенный датчик t℃
ДА
ДxШxВ, мм
40x15x4
